COLMINA 設計製造支援 iCAD SX

設計対象によって最適な3次元CADは違うと考えています。 機械設計では、複雑な曲面をデザインする意匠性はそこまで求められていません。 数十万点にも及ぶ部品のレイアウトや構成をアセンブリ全体の中で検討できることが重要です。iCADは、日本のモノづくりを支えるために機械設計の特徴に特化して開発する国産3次元CADです。

CADは、設計者の思考を具現化する道具です。レスポンスの問題で思考を妨げるようでは設計で活用できません。特に機械設計では、部品点数が膨大なアセンブリの中で周囲の取り合いを確認しながら検討するため、大規模な設計データを軽く・速く扱えることが重要です。iCADは、”軽い” ”速い”に拘り続け独自のCADカーネル技術を追究することで、300万部品を0.2秒で扱う超軽量・超高性能を実現しました。

構想段階から3次元空間で試行錯誤できる操作性を実現しました。 アセンブリ上で周辺装置の取り合いを見ながら、部品形状の作成や複数部品の編集を行えます。 ラフに作成したスケッチから簡単に立体形状を作成でき、作成した形状同士の演算処理や形状の伸縮などの編集操作が簡単に行えます。また、モデルを配置するときは、配置先のモデルの面や穴の方向を自動認識し、直観的にモデルの向きを変更することができます。

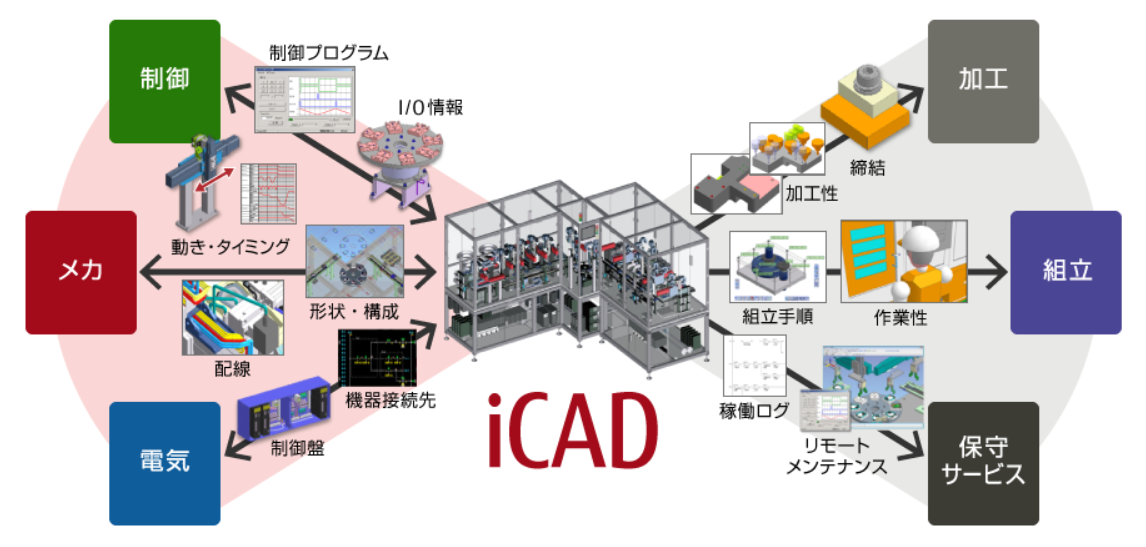

設計検討の過程によって決まる、ものづくり情報を3次元データに都度蓄積・活用できます。機械・電気・制御部門が1つの3次元データでつながり、3次元データを活用した新たなものづくりプロセスを実現します。

機械の設計者は構想検討からモデルの移動量や動きの順序、タイミングなどを入力し、周辺部品との取り合いを見ながら動作設計を行えます。電気・制御の設計者は3次元モデルやタイムチャートから動きの情報を確認できるため、設計者間の意思疎通を図れます。また、制御デバックではそのまま3次元データを活用できるため、実機レスデバッグをすぐに行えます。

配管設計では、装置全体で部品形状と配管経路を同時に検討しながら詳細化できます。論理回路図に入力したシンボルや接続情報を3次元データと連携することで、機器の配置や配管の接続ミスを削減し、接続箇所の整合性を保ちながら配管設計を行えます。さらに、バルブなどの部品追加や配管の勾配化、配管仕様の変更、配管図や部品表の作成などの機能により配管設計を支援します。

配線設計では、電気回路とメカ設計の情報を相互に参照しながら大規模配線ルーティングが行えます。回路から機器名称やFrom⁻Toの接続情報を転記することなく活用し、メカ全体のアセンブリ上でルーティング検討が可能です。配線ルーティング後は、回路・系統別の配線長の自動集計、現場での接続やルート指示の作成、各種手配機器の部品表作成が簡単な操作で行えます。

製造情報の蓄積・活用 設計検討中に決まる表面粗さや公差などの製造情報を3次元モデルにそのまま蓄積し、後工程で活用できます。3次元モデルから直接製造情報を確認できるだけでなく、モデル形状と蓄積した製造情報から加工指示に必要な2次元が瞬時に作成できます。

加工情報の蓄積・活用 組立支援ツールでは、データ変換することなく3次元データに蓄積した製造情報を活用し、組立手順や作業指示の検討が行えます。設定した組立手順に従ってアニメーション表示されるため、組立現場作業者は作業手順を瞬時に確認できます。また、進捗管理も行えます。設計変更にも追従するため、設計と同時並行で組立手順や作業性の検討ができます。

3次元モデルから三面図やアイソメ図、断面図、分解図などを作成し、モデル変更時は瞬時に図面更新できるため、正確な図面を作成することができます。JIS規格に準じた様々な作図・製図、部品集計や表題欄の作成機能により、組立図や部品図の作成を効率化します。
